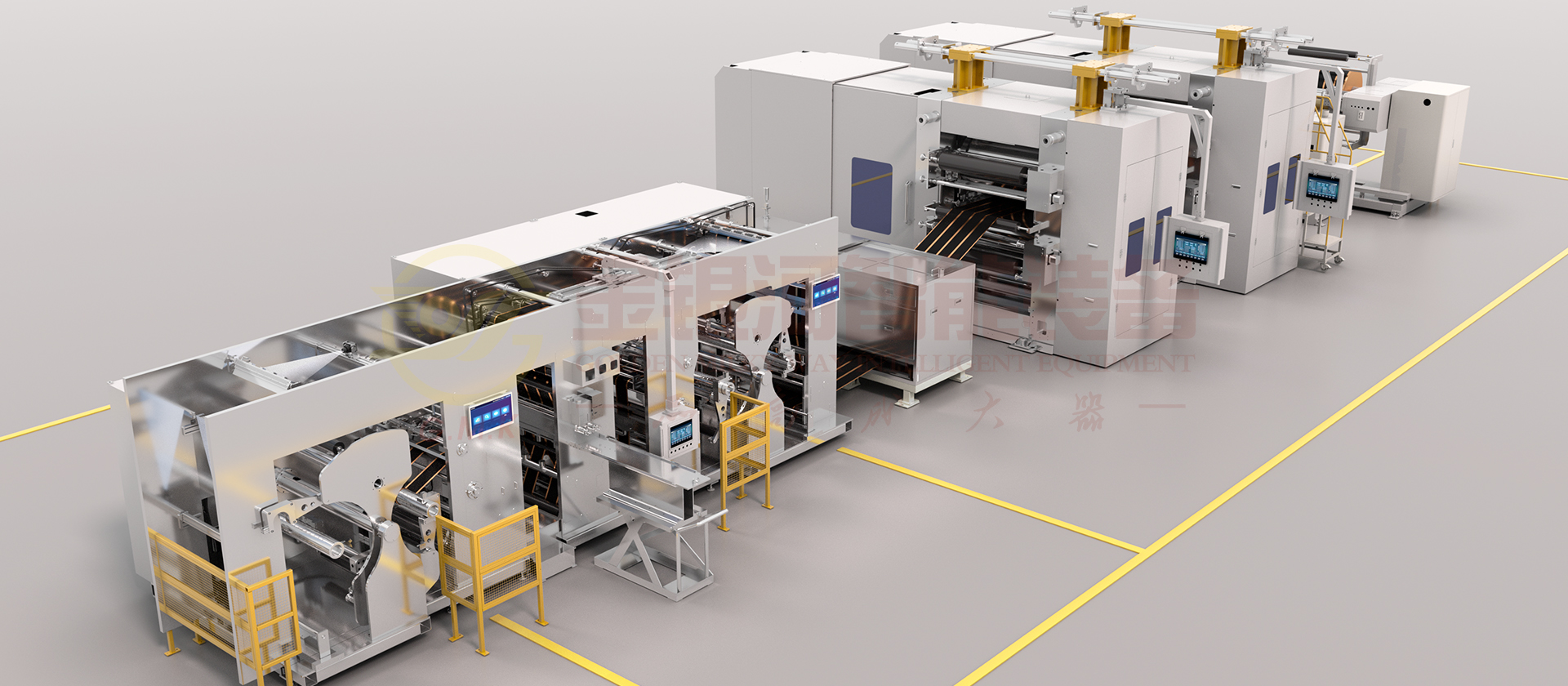

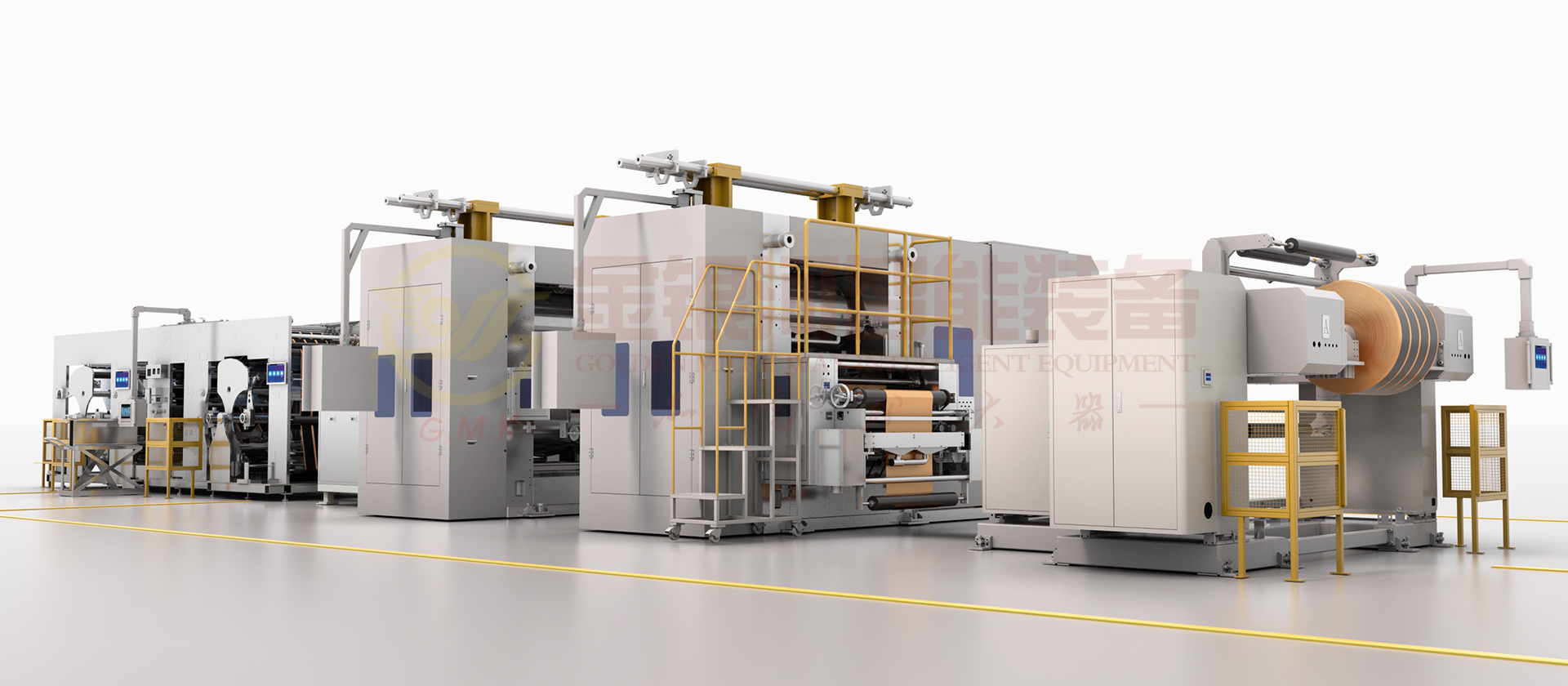

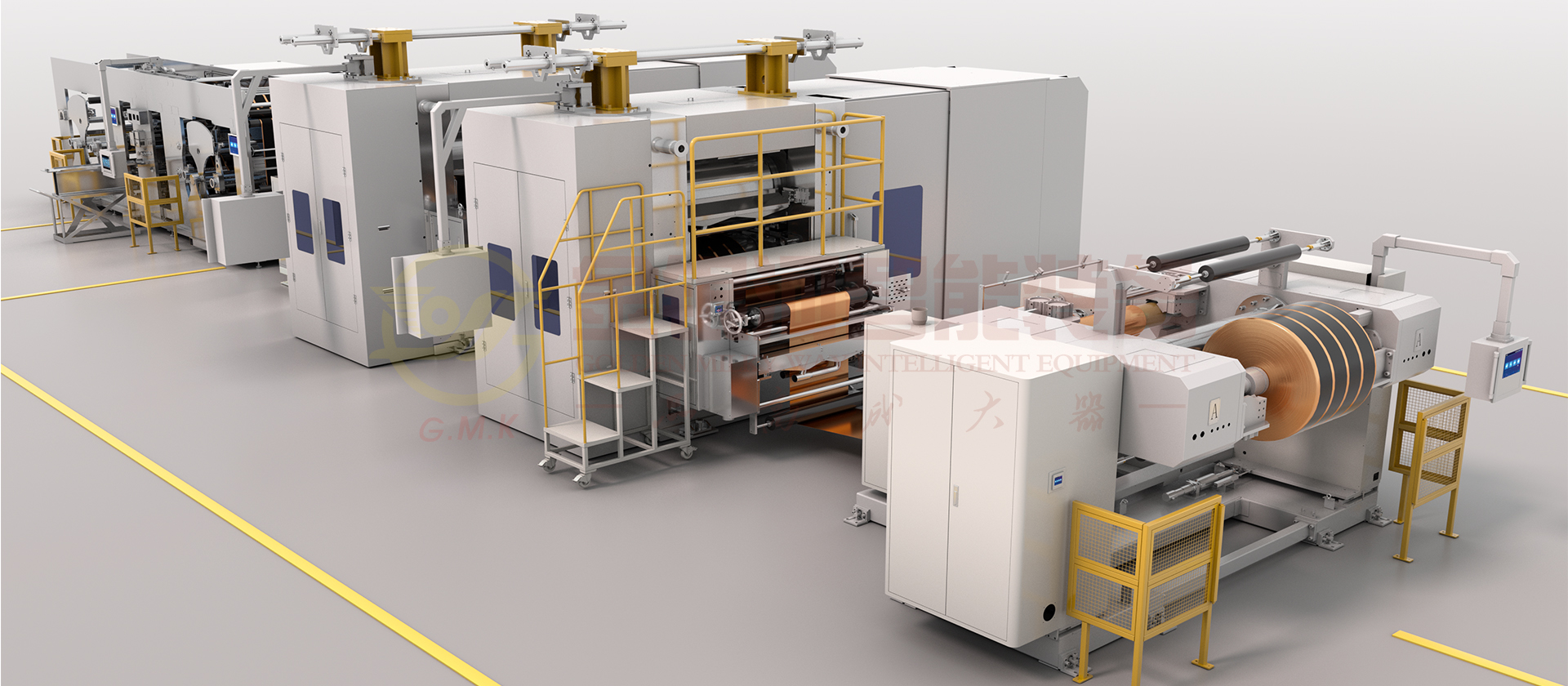

精密辊压分切一体机

本设备用于锂离子电池正负极片的精密辊压分切,其主要由自动放卷部分,除尘除铁部分,入料拉伸除皱部分,辊压部分,出料拉伸除皱部分,激光测厚部分,牵引分切部分,自动收卷部分及电控部分等组成;该设备卷料开卷后,经过除尘除铁装置、入料拉伸,进入辊压主机,辊压后的极片,经过激光测厚仪在线厚度监测进入分切,最后通过自动收卷机构整齐地收成卷料。设备性能稳定可靠。

产品功能特点

●辊压分切一体机,将辊压功能与分切功能合并,省去了辊压的收卷装置,同样的道理,也省去了分切的放卷装置,减少操作员工,缩短了传动链,产品质量稳定,减少损耗,良品率提高。

●本机适应于各类锂电池正负极片的连续轧制分切工艺,采用恒压力、限间隙轧制方式,可连续轧制连续或间隙涂布的电池极片,增加材料的致密度。辊压后的极片经过分切机构,可以分切成多条,分别收卷。由恒张力的放卷机构、辊压机、测厚装置、分切、收卷机构、电控系统、液压系统、纠偏装置等组成。
●轧辊转速:2-20rpm无级变速可调,辊缝机械自锁;辊缝调节范围:0-2mm;辊缝调整精度:1um。
●极片轧制后厚度一致性:≤±2um(与来料有关),最大轧制力:3000KN。
●本机辊压前可以设有切边除尘机构由电机、上切刀、下切刀、,毛刷及浮动辊、导向辊等部分组成。主要功能是切除两边不涂布区域及边缘凸起部分,防止涂布部分与非涂布边缘在辊压过程中受力不同导致断带;切刀位置可调,适用范围广。毛刷清理料带上的粉尘由吸尘器吸走。
●分切通过自动控制系统控制极片张力,使极片经过环形分条刀时自动分切成。
●需要的规格,极片根据用户设定的张力值恒张力。

组成部分
